Как выбрать метчик: технический гид по стандартам ISO и DIN
При нарезании одинаковой метрической резьбы (например, M8) инженеры сталкиваются с несовместимостью инструмента и патрона. Причина — использование разных систем стандартизации: международного ISO 529 и немецкого DIN (371/374/376). Несмотря на идентичный профиль резьбы, геометрия хвостовика у этих стандартов принципиально отличается.
Стандарты DIN 371 / 376
Широко распространены в Европе. Основные особенности:
- DIN 371: Усиленный хвостовик (диаметр хвостовика больше диаметра резьбы).

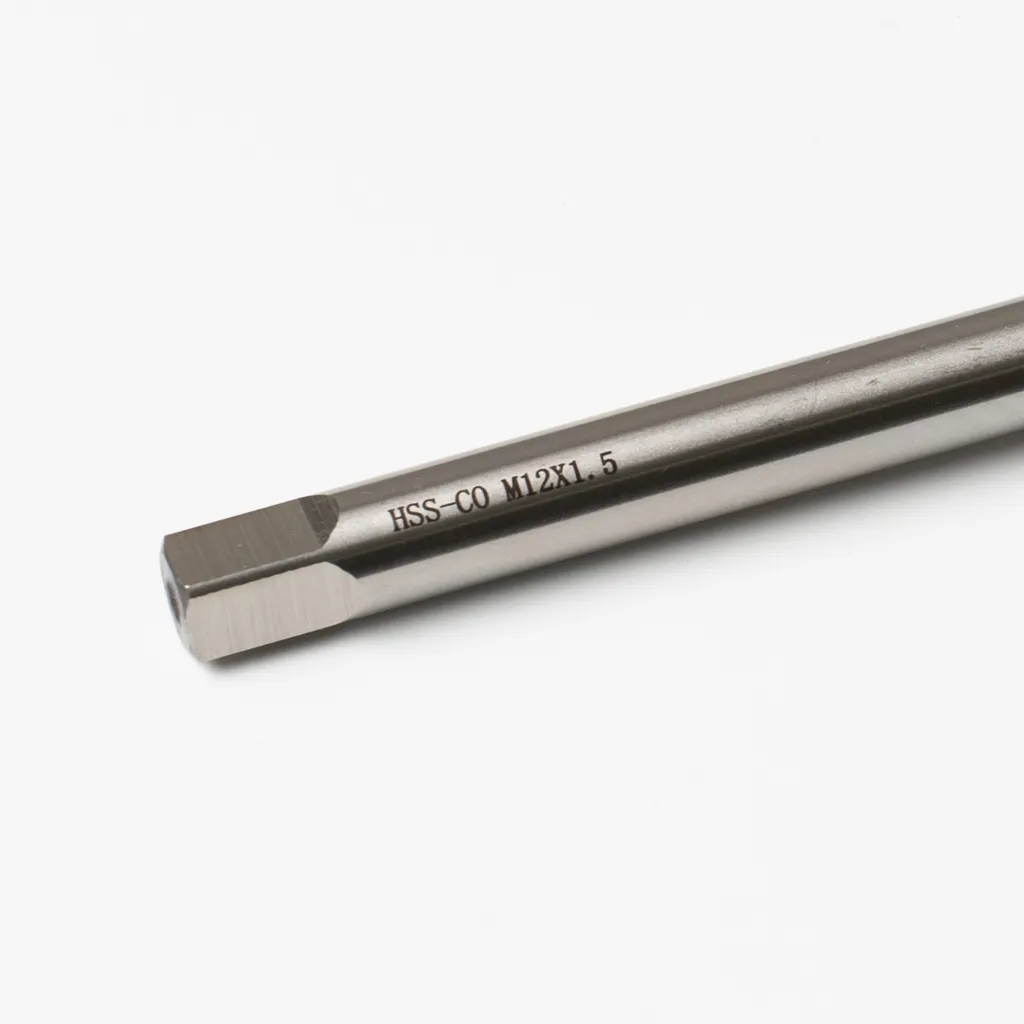

- DIN 376: Проходной хвостовик (для глубокой резьбы).
- Большая габаритная длина для работы в труднодоступных местах.
Стандарт ISO 529
Международный универсальный стандарт. Основные особенности:
- Средний диаметр хвостовика (унификация размеров).
- Меньшая общая длина по сравнению с DIN.
- Повышенная жесткость за счет компактности, что снижает биение на высоких режимах резания.
| Стандарт | Диаметр хвостовика | Квадрат (мм) | Общая длина |
|---|---|---|---|
| ISO 529 | 8.0 мм | 6.3 мм | 80 мм |
| DIN 371 | 10.0 мм | 8.0 мм | 100 мм |
*Данные приведены для ознакомления. Несоответствие квадрата ISO и DIN исключает взаимозаменяемость цанг.
При выборе инструмента необходимо ориентироваться на имеющуюся складскую программу вспомогательной оснастки предприятия:
- Для работ по нержавеющим сталям (AISI 304, AISI 316) выбирайте метчики из сплава HSSE с кобальтом, независимо от стандарта.
- Если используются цанги ER-G (с квадратом), убедитесь, что размер квадрата соответствует стандарту (ISO или DIN).
- Для обработки глубоких отверстий (свыше 2.5d) предпочтительнее стандарт DIN 376 из-за увеличенной длины.
Эффективность металлообработки 2026
Использование покрытия TiCN-C в сочетании с правильно подобранным стандартом хвостовика позволяет увеличить ресурс инструмента на 35%. Точное соблюдение регламентов подбора исключает простой оборудования из-за поломки инструмента в патроне.
