Трансформация углошлифовальной машины (УШМ) в специализированный инструмент для сатинирования требует модификации узла фиксации. Использование стандартных фланцев для установки цилиндрической оснастки не допускается: для корректной передачи крутящего момента необходима жесткая соосная сборка через переходный вал.
Спецификация компонентов системы

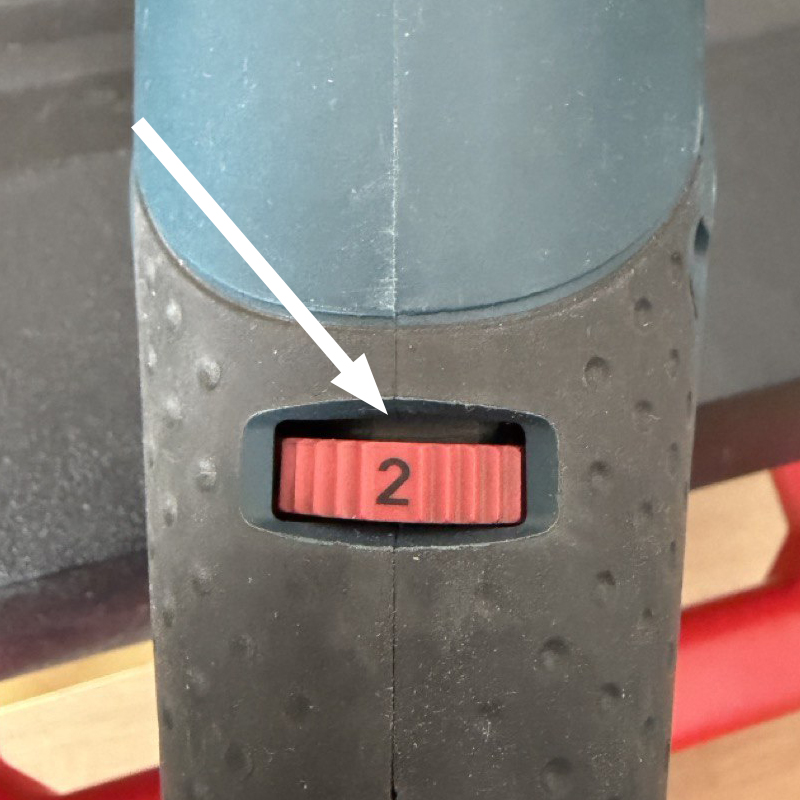

1. Привод (УШМ)
Требуется модель с регулировкой частоты вращения и поддержкой мощности под нагрузкой.
2. Переходный вал (Адаптер)
Стандарт M14 на вал 19 мм с двойным шпоночным пазом для фиксации барабана.
Технологический регламент сборки и установки

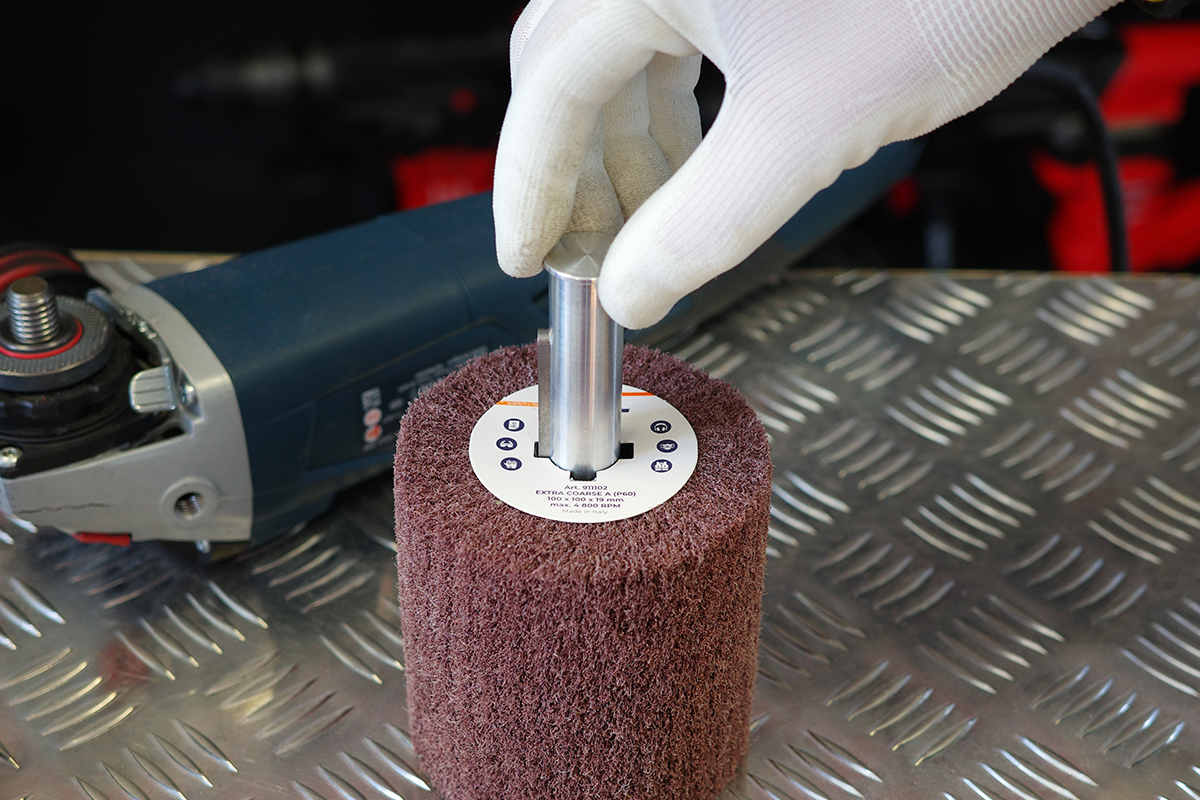

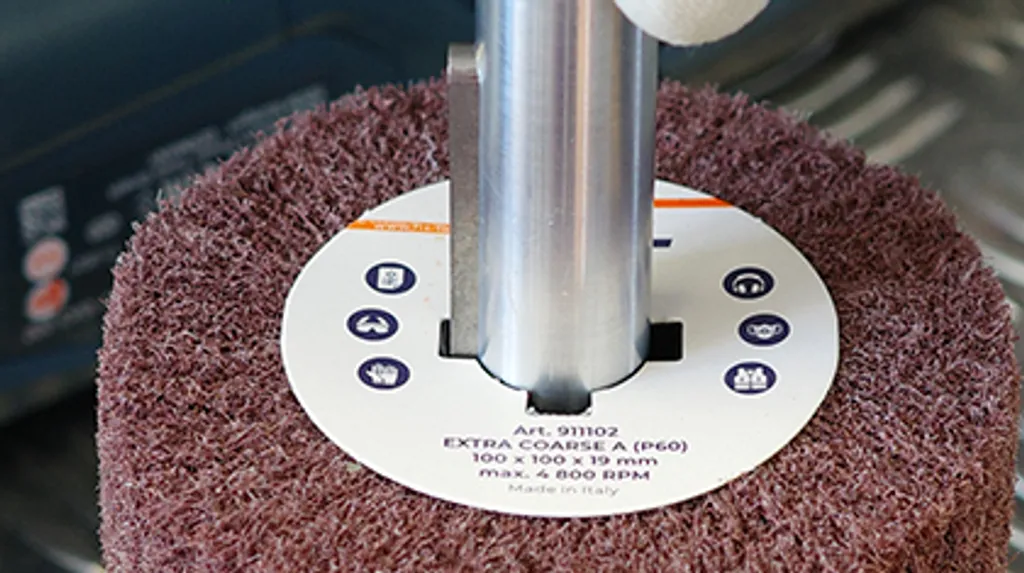

Этап 1: Подготовка рабочего модуля. Шлифовальный валик устанавливается непосредственно на адаптер (вал). Необходимо обеспечить полное сопряжение шпонок вала с пазами в сердечнике валика. Сборка модуля отдельно от инструмента позволяет исключить перекосы.
Сборка: фиксация валика на адаптере

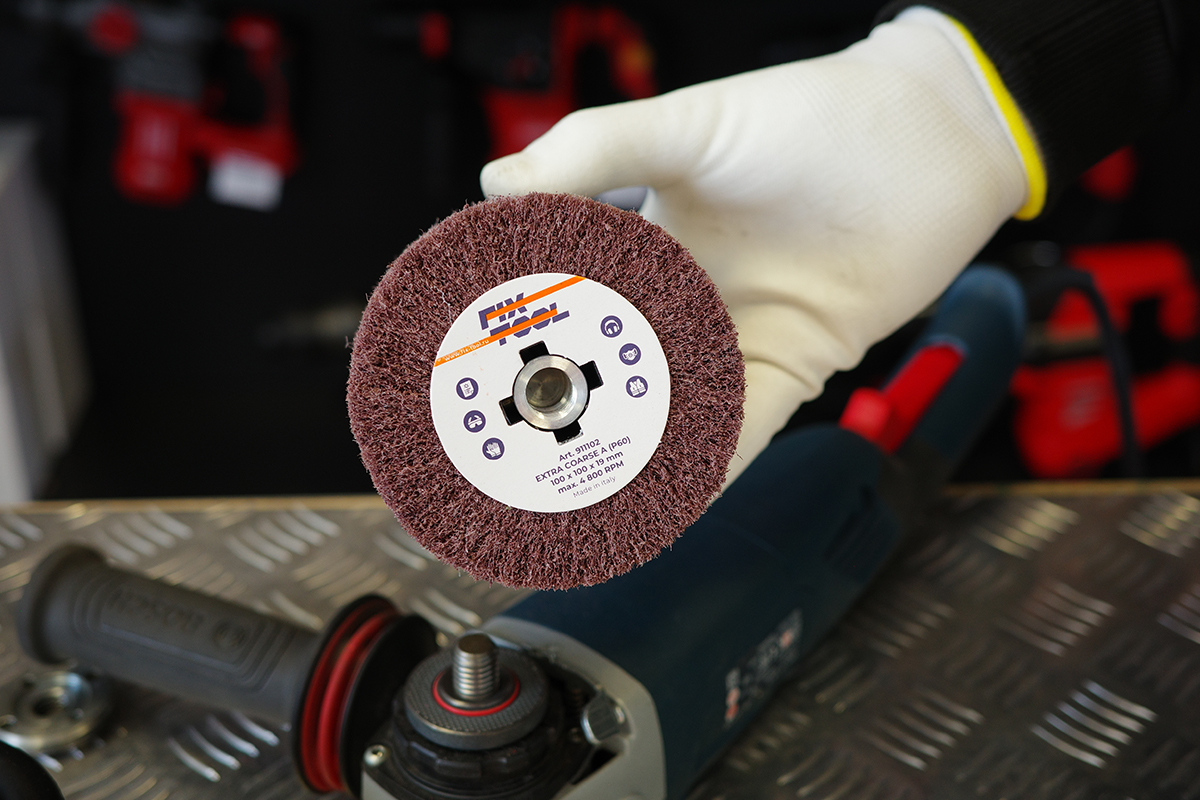

Этап 2: Монтаж на шпиндель УШМ. Собранный узел (адаптер с валиком) накручивается на резьбовую часть шпинделя болгарки. Окончательная затяжка производится рукой за валик.
Финальная установка на привод M14
Рекомендуемая оснастка Fix-Tool

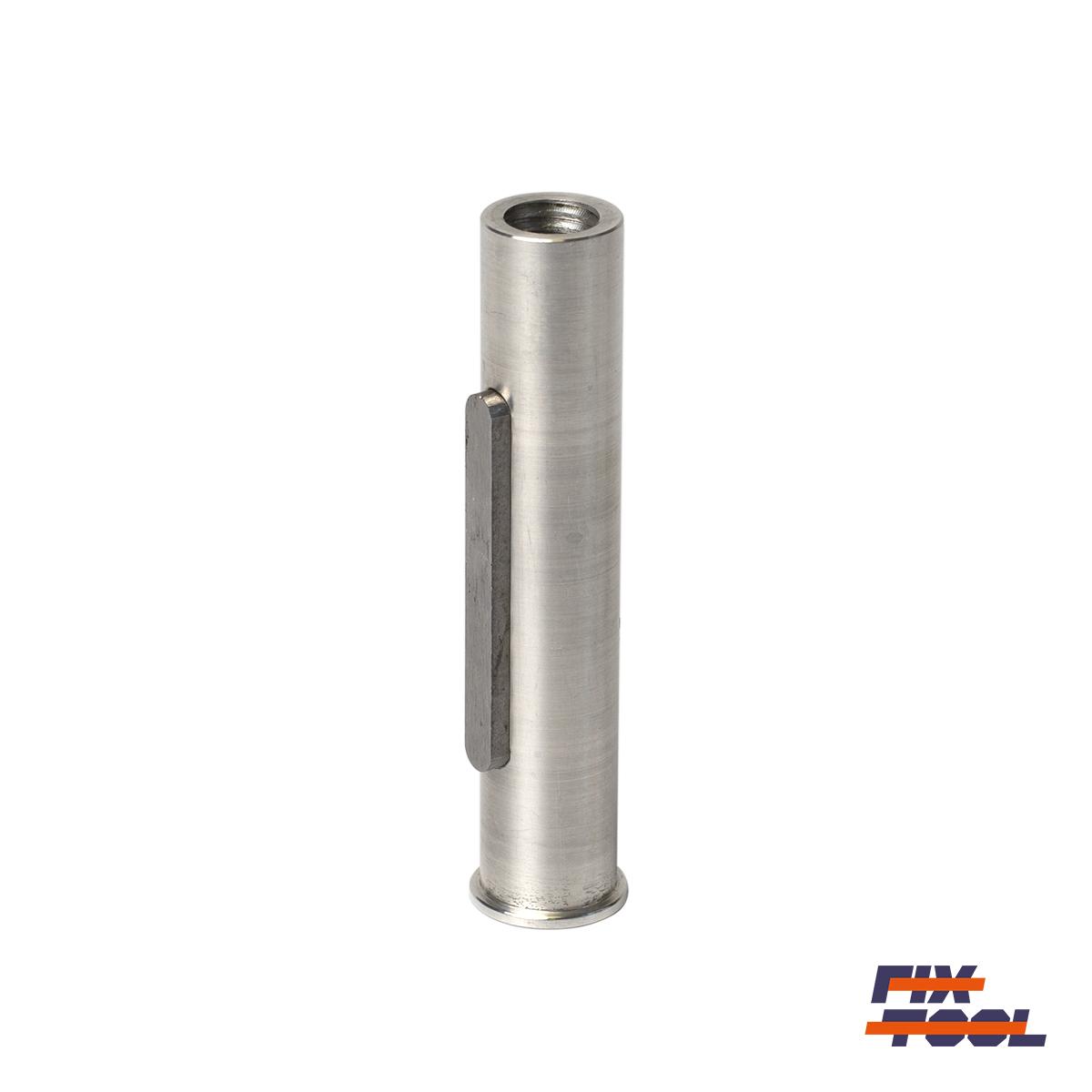

Адаптер М14 / 19 мм
Промышленная сталь, двойная шпонка. Основной узел для установки валиков.

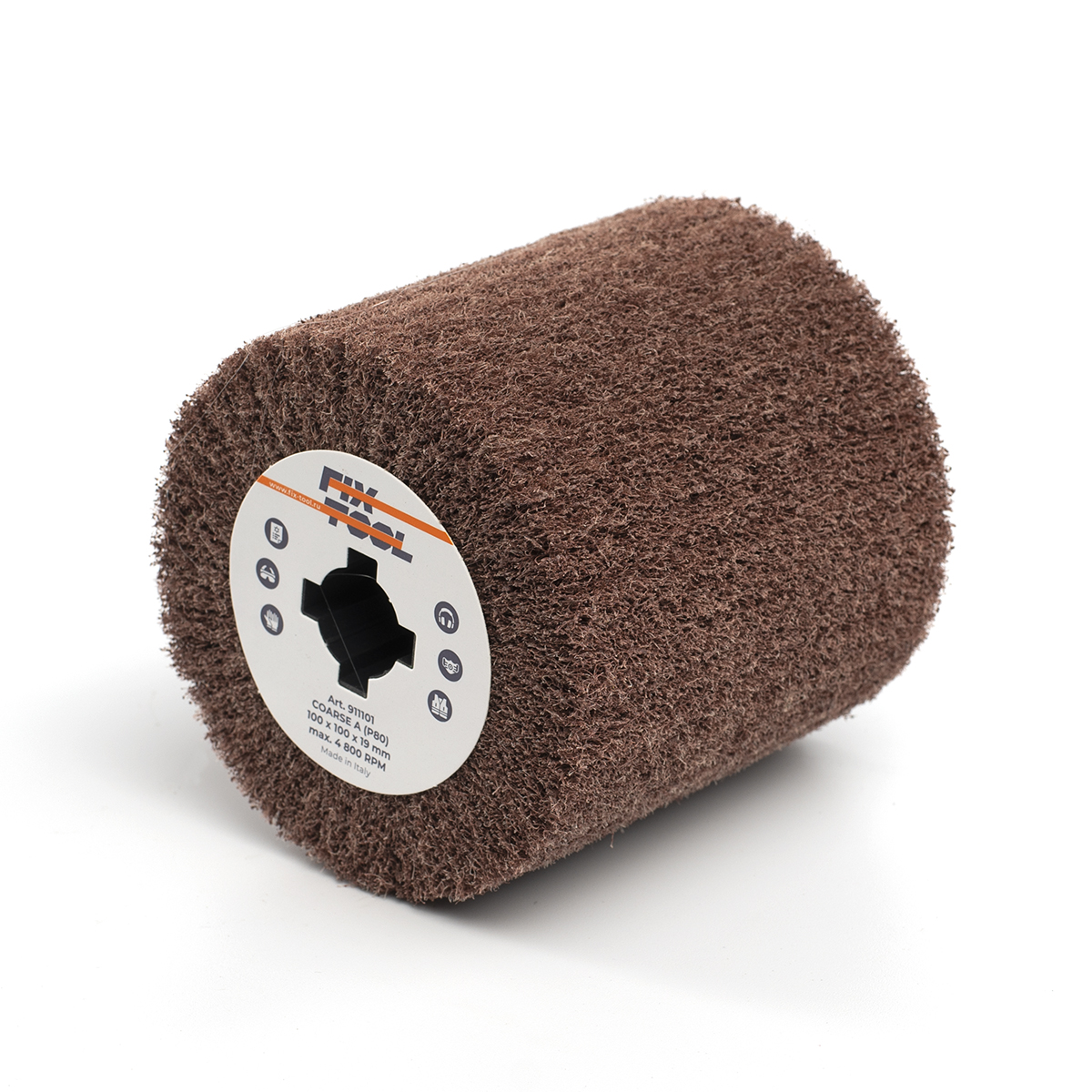

Шлифовальные валики
Абразивные и нетканые материалы (Scotch-Brite) для финишной отделки.

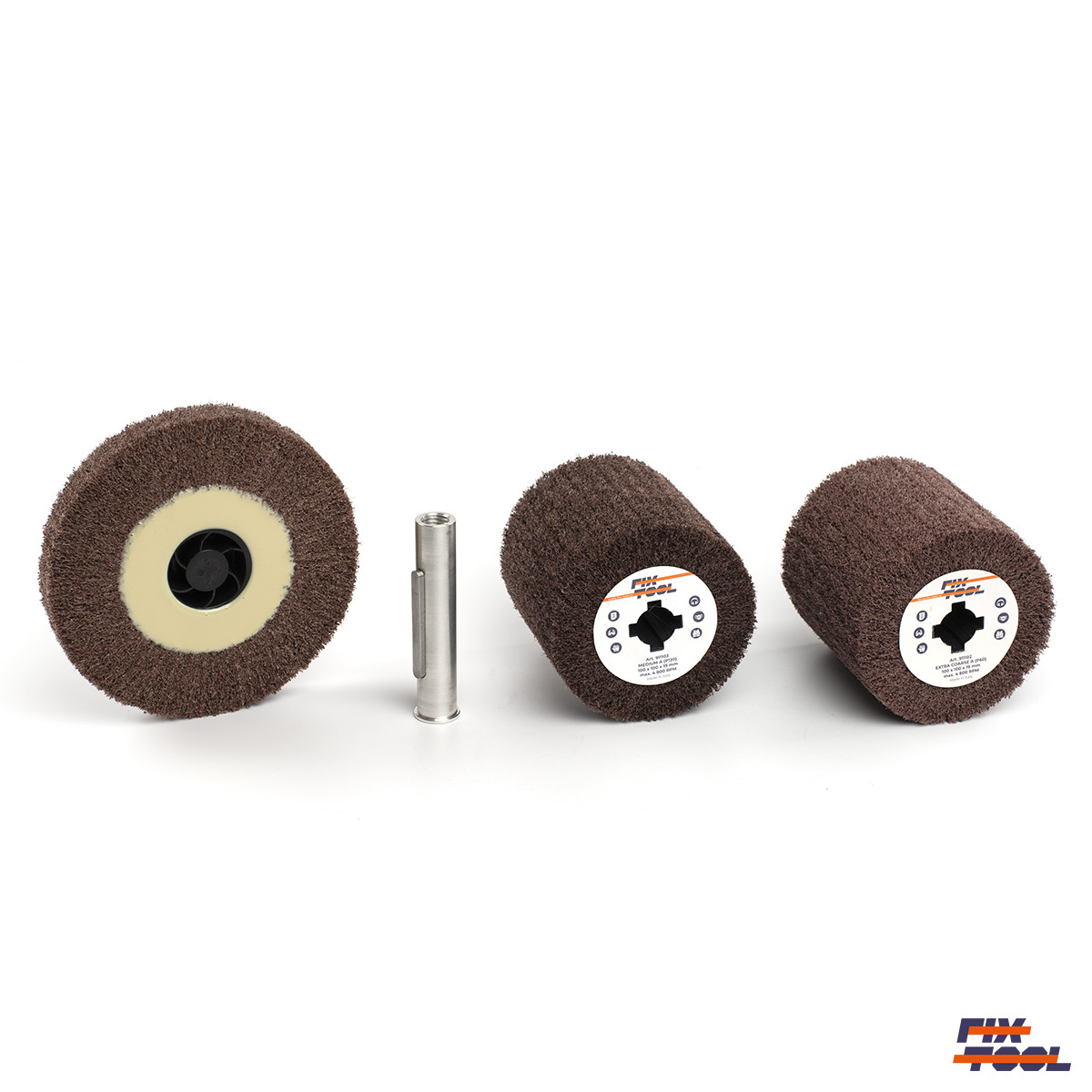

Комплекты оснастки
Готовые решения для поэтапной шлифовки и полировки металла.
| Параметр контроля | Техническое требование |
|---|---|
| Посадочное место адаптера | Резьба M14 DIN 405 (стандарт УШМ) |
| Диаметр посадки оснастки | 19 мм (со шпоночным пазом) |
| Предельные обороты (валик 100 мм) | не более 3 800 – 4 800 об/мин |
