Пневматический заклепочный инструмент — это основа высокой производительности на современном металлообрабатывающем, фасадном или машиностроительном производстве. Когда счет идет на тысячи заклепок в смену, ручные инструменты быстро выводят из строя монтажников, а электрические аналоги не всегда справляются с круглосуточной пиковой нагрузкой в тяжелых условиях.
Бренд MESSER прочно закрепил за собой статус надежного промышленного оборудования, предварительно предлагая инструмент с оптимальным соотношением цены, ресурса и эргономики. Однако обширный модельный ряд часто ставит закупщиков и главных инженеров перед непростым выбором. В чем ключевая разница между сериями RL, AHR и TP? Какое тяговое усилие необходимо для работы с нержавеющей сталью, а какое — для алюминия?

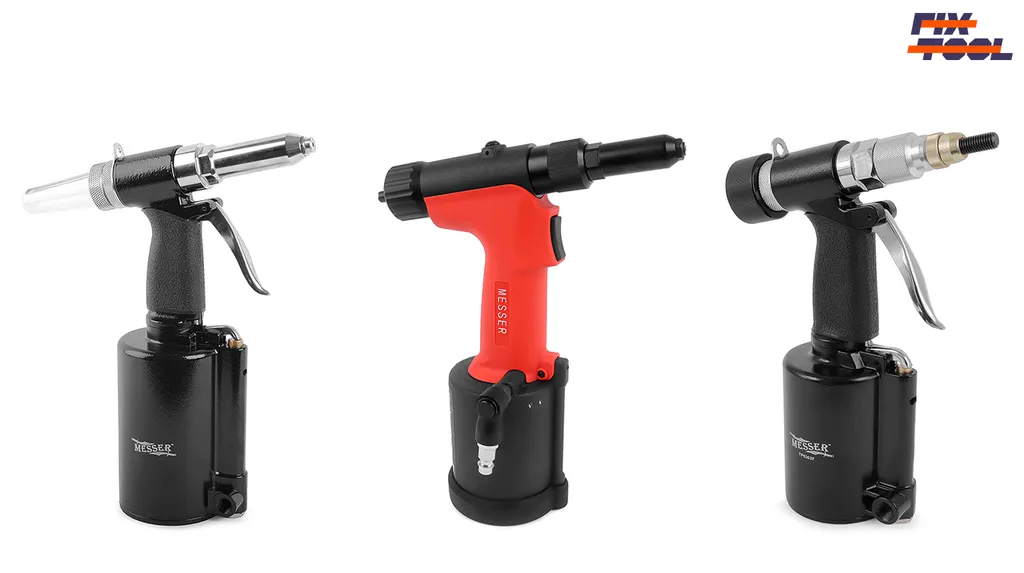

В этом подробном обзоре технические специалисты интернет-магазина FIX-TOOL разберут по полочкам каждую линейку пневмозаклепочников MESSER, сопоставят их скрытые характеристики и помогут вам выбрать инструмент, который исключит простои на вашем предприятии.
Промышленная
выносливость
Разработано специально для интенсивных нагрузок в условиях серийного производства. Компоненты заклепочников MESSER проходят двойной контроль качества B2B-стандарта, гарантируя стабильную работу на конвейере.
1. Линейка вытяжных пневмогидравлических заклепочников MESSER серии RL
Серия MESSER RL-4000 — это классические рабочие лошадки, спроектированные для работы с вытяжными заклепками. Главное достоинство этой линейки заключается в четком разделении моделей под конкретные индустриальные задачи. Здесь нет универсальных и компромиссных решений: каждый инструмент оптимизирован под свой диапазон диаметров и материалов.
Модификации с индексом «V» (Vacuum) оснащены встроенной системой вакуумного удержания заклепки. Она незаменима при монтаже на вертикальных поверхностях или в труднодоступных местах — заклепка прочно сидит в сопле и не выпадает, даже если направить инструмент строго вниз. Индекс «L» (Long) означает увеличенный ход штока для работы с длинными заклепками, а индекс «H» (Heavy) указывает на повышенное тяговое усилие для монтажа заклепок из жесткой нержавеющей стали.
| Технические характеристики | RL-4000M | RL-4000MV | RL-4000LV | RL-4000H | RL-4000HV |
|---|---|---|---|---|---|
| Система удержания заклепки | нет | да (Вакуум) | да (Вакуум) | нет | да (Вакуум) |
| Комплект наконечников | 3,2; 4,0; 4,8 мм | 3,2; 4,0; 4,8 мм | 4,0; 4,8; 6,4 мм | 4,8; 5,0; 6,4 мм | 4,8; 5,0; 6,4 мм |
| Диапазон устанавливаемых заклепок | 3,2 мм - 4,8 мм | 3,2 мм - 4,8 мм | 4,0 мм - 6,4 мм | 4,8 мм - 6,4 мм | 4,8 мм - 6,4 мм |
| Макс. размер заклепки (алюм.) | 4,8 мм | 4,8 мм | 6,4 мм | 6,4 мм | 6,4 мм |
| Макс. размер заклепки (нерж.) | 4,8 мм | 4,8 мм | 6,4 мм | 6,4 мм | 6,4 мм |
| Тяговое усилие | 940 кгс | 940 кгс | 1200 кгс | 1900 кгс | 1900 кгс |
| Ход штока | 18 мм | 18 мм | 20 мм | 25 мм | 25 мм |
| Расход воздуха / Давление | 150 л/мин | 5,5 - 6,5 бар | ||||
| Подсоединение пневмомагистрали | Рапид-папа с шарниром (резьба 1/4" PT) | ||||
| Узнать стоимость | Узнать цену | Узнать цену | Узнать цену | Узнать цену | Узнать цену |
2. Индустриальная серия вытяжных заклепочников MESSER AHR
Пневмогидравлические заклепочники серии MESSER AHR представляют собой более эргономичное и компактное решение для сборочных цехов и конвейерных линий. Обладая оптимизированным весом (всего от 1,5 до 2 кг), этот инструмент значительно снижает утомляемость оператора при многосменной интенсивной работе, сохраняя при этом высокие показатели надежности.
В линейке выделяется модель AHR-103, которая при стандартном рабочем давлении выдает внушительное тяговое усилие в 1894 кгс и увеличенный ход поршня до 19 мм. Это делает её прямым конкурентом тяжелой серии RL при заметно меньших габаритах. Модель AHR-101S поставляется со встроенной системой вакуумного удержания заклепки, а флагман серии — AHR-300 — разработан специально для сквозного монтажа толстых пакетов материалов заклепками диаметром до 6,4 мм.
| Технические характеристики | AHR-101 | AHR-101S | AHR-103 | AHR-105 | AHR-300 |
|---|---|---|---|---|---|
| Система удержания заклепки | нет | да (Вакуум) | нет | нет | нет |
| Комплект наконечников | 2,4 мм; 3,2 мм; 4,0 мм; 4,8 мм | 4,0 мм; 4,8 мм; 6,4 мм | |||
| Макс. диаметр заклепки (алюм.) | 4,8 мм | 4,8 мм | 6,4 мм | 4,8 мм | 6,4 мм |
| Макс. диаметр заклепки (нерж.) | 4,0 мм | 4,0 мм | 4,8 мм | 4,8 мм | 5,6 мм |
| Тяговое усилие | 1219 кгс | 1219 кгс | 1894 кгс | 1008 кгс | 1420 кгс |
| Ход поршня | 14 мм | 14 мм | 19 мм | 18 мм | 18 мм |
| Расход воздуха / Вес инструмента | 123 л/мин | 1,5 кг | 123 л/мин | 1,5 кг | 148 л/мин | 2,0 кг | 123 л/мин | 1,5 кг | 148 л/мин | 2,0 кг |
| Рабочее давление / Магистраль | 5,5 - 6,8 бар (для AHR-105: 4,14 - 6,89 бар) | Резьба подключения 1/4" PT | ||||
| Узнать стоимость | Узнать цену | Узнать цену | Узнать цену | Узнать цену | Узнать цену |
3. Пневмогидравлические резьбовые (гаечные) заклепочники MESSER
В отличие от вытяжного метода, монтаж резьбовых (гаечных) заклепок-гаек требует от инструмента совершенно иных кинематических процессов — точного накручивания, мощного силового вытягивания и последующего выкручивания шпинделя. Линейка резьбовых заклепочников MESSER разработана для формирования сверхпрочных резьбовых узлов в тонколистовом металле, где невозможно нарезать резьбу классическим метчиком.
Для работы со средними диаметрами резьбы (М4-М10) оптимально подходит модель TP6303F, обладающая высокой скоростью цикла. Если же на производстве стоит задача монтажа силовых заклепок максимальных диаметров М12, незаменимым решением становится модель RL-5312K, развивающая внушительное тяговое усилие в 1950 кгс. Промышленный флагман RL-5308 выдает колоссальные 2440 кгс тяги, что позволяет ему с легкостью и без деформаций устанавливать стальные заклепки даже в толстый металл.
| Технические характеристики | TP6303F | RL-5312K | RL-5308 |
|---|---|---|---|
| Диапазон устанавливаемых заклепок | M4 - M10 (нерж. до M6) | M3 - M12 | M3 - M8 |
| Наконечники в комплекте | M4, M5, M6, M8, M10 | M3, M4, M5, M6, M8, M10, M12 | M3, M4, M5, M6, M8 |
| Тяговое усилие | 1219 кгс | 1950 кгс | 2440 кгс |
| Ход штока | 12,5 мм | 7 мм | 8 мм |
| Рабочее давление / Магистраль | 5 - 10 бар (для серий RL: 5 - 7 бар) | Внутр. диаметр шланга: 3/8" | ||
| Подсоединение воздуха | Рапид-папа (1/4" PT) | Рапид-папа с шарниром (резьба 1/4") | |
| Вес инструмента | 1,63 кг | 2,47 кг | 1,3 кг |
| Узнать стоимость | Узнать цену | Узнать цену | Узнать цену |
